Amerikan Park Modülü Nasıl Bağlanır?



217177720_tn30_0

İnternette 30-35 TL’ye bulabileceğiniz yeni tip olarak geçen ayarlı amerikan park modülünden satın alıp, kendim montaj yaptım.
Yeni modül ile eski tip modül arasındaki farklar;

  • Yeni modülde ışık şiddeti ayarlanabilir,
  • Yeni modül muayene zamanı tamamen kapatılabilir,
  • Yeni modül sinyal verince diğer tarafı da devre dışı bırakır,
  • Eski modül sürekli yüksek enerji tüketir,
  • Eski modül arıza lambası yakar,
  • Eski modülün ışık şiddeti ayarı yoktur,
  • Eski modül yüksek ısı meydana getirir.

NASIL MONTAJ YAPILIR?

Yeni tip modülün yanında bağlantı şeması gönderiliyor. Oldukça basit şekilde montaj yapılabiliyor. Eliniz bu tarz işlere yatkın ise kolaylıkla montaj yapabilirsiniz.

park-semasi

1)Park voltajı
Park ampulüne giden kablonun artı ucu sıyrılıp üzerine sarılarak güç alınır. Amerikan park modülünün çalışmasını tetikleyecek olan budur. Aküye yakın olan fardan alın.

2)12v
Akünün artı kutbundan enerji alınır.

3)Şase (Eksi)
Bunu ister arabanın aküsünün eksi kutbuna ister arabanın şasesine bağlayabilirsiniz.

4) Sinyal voltajı
Sinyal ampulüne giden artı kapla kesilir. Kablonun far tarafından gelen kısmı değil, araç üzerinden gelen kısmında kalan kabloya bağlanır.

5) Sinyal ampulü
Bir üstte kestiğimiz kablonun far tarafında kalan ucuna bağlanır.

6) Sinyal voltajı
4. maddede uyguladığımız işlem diğer far için uygulanır.

7) Sinyal ampulü
5.maddede uyguladığımız işlem diğer far için uygulanır.

Yeni modül takılırken zarar görecek olan yerler;

  • Her iki farın sinyal ampüllerinin artı(+) kutbu kesilir.
  • Aküye yakın olan farın park ampülüne gelen artı(+) kutbunun kabuğu sıyrılıp ek bağlantı alınır. (Kablo kesilmez)
  • Akünün artı(+) kutbu sökülüp takılır.

SONUÇ

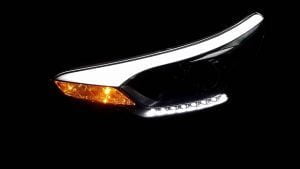

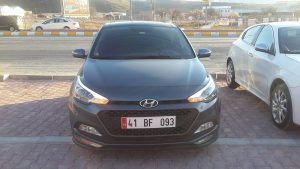

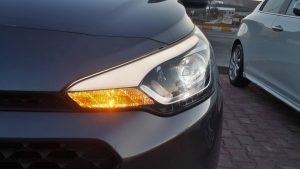

yeni i20 amerikan park modülü yeni i20 amerikan park modülü yeni i20 amerikan park modülü


Ürün siparişleri sırasında sorun yaşıyorsanız, kafanıza takılan sorular varsa Facebook Messenger'dan benimle iletişim kurabilirsiniz. Ayrıca 6 bin kişiden fazla üyesi olan "Araç ve Aksiyon Kamerası Kullanıcıları" grubumu takip ederek, incelemelerimden anında haberdar olabilirsiniz.

Aykut Ezer

Araç kameralarına kişisel merakım yüzünden yabancı kaynaklarda oldukça bilgi edindikten sonra araç kamerası hakkındaki bilgilerim daha fazla insana ulaşabilsin diye kamerarehberi.com'u oluşturdum ve 4 yıldır kamerarehberi.com için aktif olarak inceleme hazırlıyorum. Araç kamerası incelemelerinin yanında ip kamera ve aksiyon kamerası incelemeleri de yapmaya başladım. Kendi aracıma Viofo A129 çift kameralı modelini almış olsam da inceleme için sürekli farklı kameralar kullanıyorum.

18 thoughts on “Amerikan Park Modülü Nasıl Bağlanır?

    Ayhan

    (9 Haziran 2016 - 22:27)

    İninal ile alışveriş imkanı var mı. Teşekkürler.

    Emre buğra

    (24 Ekim 2016 - 09:45)

    Merhaba bizim araçda park lambaları led ve kabloları görünmüyor nereye bağlayacağız

      Aykut Ezer

      (25 Ekim 2016 - 12:09)

      Ledler acikken soketlerden olcum yaptirmaniz gerekiyor.

    oğuzhan celebi

    (23 Şubat 2017 - 08:59)

    eğer bu islem yapildiginda normal sinyaller iptal mi oluyor?

      Aykut Ezer

      (23 Şubat 2017 - 13:58)

      Hayir sinyaller iptal olmuyor. Sag sinyal verince sag taraf sinyal veriyor, sol taraf tamamen kapaniyor. Sinyal birakilinca iki tarafta amerikana donuyor. Aynisi diger taraf ici de gecerli

    Cumali

    (23 Şubat 2017 - 11:32)

    Modülü nereye sabitlediniz acaba ?

    Motor bölmesinin içinde değil de , araç sigorta kutusunun oralara koymak istiyorum ben. Parkların ve sinyallerin kablosu oradan gitmiyor mu ? Hem toz,su ve ısıya karşı korumuş oluruz.

      Aykut Ezer

      (23 Şubat 2017 - 13:59)

      Sigorta kutusundan alamazsiniz. Sinyal kolundqn bulmak gerekir onun icin de trimleri sokmek gerekebilir. Ayrica direk aku baglantisi da gerekiyor. Disariya baglamak daha kolay. Ben akuyle hava filtresi arasina sikistirdim.

    Burak doğdaş

    (27 Şubat 2017 - 18:26)

    Bu sistem aracın elektrik kontrol ünitesini bozabilirmi? Polo aracım var aynı sistem takılı ancak bazen parkları yanmıyor bi kaç gün sonra düzeliyor, tekrar gidiyor sürekli bu şekilde. Durumu gösterdim modülün elektrik kontrol ünitesini bozduğunu söylediler. Bu sistem takılı farklı araçlardada oluyormuş. Sizin yorumlarınız neler

      Aykut Ezer

      (27 Şubat 2017 - 22:50)

      Bağlantı da problem olabilir, araçla uyuşmuyor da olabilir. Bu konuda çok bilgili değilim. Yanlış yönlendirmek istemem.

    Batuhan

    (13 Nisan 2017 - 16:38)

    konu hakkında açıklamalarınız çok iyi ama soketten ölçüm alma kısmını biraz açabilirseniz çok iyi olur.örneğin parklar açıkken 4 adet yerden akım geçiyor…

      Aykut Ezer

      (14 Nisan 2017 - 19:33)

      Ben halojen park ampülünün 2 bacağına 1’er kablo bağlıyorum. Bir kabloyu arabanın şasesine dokundururken diğerini soketin içine değdiriyorum. Sadece parklar açıklar tek yerden enerji geliyordu benim aracımda.

    Furkan

    (29 Nisan 2017 - 12:33)

    Sinyalerin + ucu ampulun ordadır park kablosunun + ucu nerdedir

    İbrahim

    (20 Mayıs 2017 - 18:45)

    Merhaba ben baglattım ama arka sinyalde ön taraf gibi kontrol edilir oldu tek olarak sağ sinyal araç clio 2 neden böyle yapar bilginiz varmı ?

    Ömer Fatih

    (3 Haziran 2017 - 23:07)

    Merhaba toyota corolla 2011 model aracım var. Bu ürünü nereden temin edebilirim her modüller her araca uyar mı?

      Aykut Ezer

      (4 Haziran 2017 - 18:24)

      Her aracla uyumlu oluyorlar. Ben sahibinden uzerinden almistim.
